Como amantes del vuelo FPV, los
componentes de FDFlyers, sabemos que no cualquiera puede permitirse unas
fantásticas gafas Fatshark para pilotar su drone. No está al alcance de
cualquier bolsillo y hay que pensárselo muy bien antes de adquirir unas.
Por ello, hemos decidido empezar
con los proyectos de fabricación casera con un sencillo post para empezar a
mejorar nuestras gafas FPV. En nuestro caso se trata de una Eachine VR-007.
Probablemente se trate de una de
las gafas más baratas, pero no por ello dejan de ofrecer un rendimiento más que
aceptable. Debido a su precio, no incluyen ninguna de las funciones “premium” de
las que sí disponen las gafas FPV de alta gama, como la grabación del video
mediante DVR integrado, recepción con doble antena (diversidad) y tantas otras
cosas que no son imprescindibles, pero que siempre ofrecen un plus a la
experiencia de vuelo.
Tengo que reconocer que las hemos
usado en bastantes ocasiones y realmente funcionan muy bien, con lo que pueden
ser un gran punto de partida en el hobby.
¿Qué es un DVR?
Simplemente es la representación mediante
siglas de un sistema de grabación de
vídeo. Por supuesto, las siglas corresponden a su descripción en inglés;
Digital Video Recorder (DVR).
En nuestro caso, tenemos un
pequeño y ligero dispositivo que se encarga de grabar las imágenes que estamos
recibiendo en tierra, siendo enviadas por el trasmisor de vídeo de nuestro
dron. En palabras sencillas, grabamos lo que estamos viendo en nuestras gafas
FPV. El vídeo quedará almacenado en una pequeña tarjeta MicroSD, la cual no
incorpora el DVR.
Eachine ProDVR
Obviamente, la calidad de
grabación está lejos de la que podemos obtener mediante una cámara de grabación
“on board” tipo GoPro, Runcam, SJcam, etc. En cualquier caso, puede ser útil en
caso de perder en drone en una caída (podremos localizarlo revisando el vídeo) así
como para obtener tomas de nuestros vuelos, si nuestro drone no tiene capacidad
de cargar una cámara deportiva. Muy útil, por tanto, en los pequemos brushed
tan de moda últimamente.
Este sistema, normalmente, viene
incorporado de serie en gafas de gamas superiores a estas Eachine VR-007, pero
a nosotros nos gusta siempre dar alternativas más baratas.
Materiales
Lo mejor del proyecto que os
proponemos es su sencillez, tanto en materiales como en construcción. Tanto las
gafas como el DVR incorporan prácticamente todo lo que vamos a necesitar.
Vamos a usar:
- Gafas FPV Eachine VR-007.
- Sistema de grabación Eachine ProDVR.
- Tarjeta MicroSD.
- Cables para alimentación y video (incluidos con el DVR).
- Cinta de doble cara (el DVR incluye 2).
- Polímetro/multímetro.
- Soldador y estaño.
- Destornillador de estrella.
- Laca de uñas o silicona caliente (opcional pero recomendable).
Como veis, con poco podemos
mejorar mucho nuestras gafas.
Por supuesto, el proyecto se
puede realizar con otras gafas de la misma gama y otro DVR.

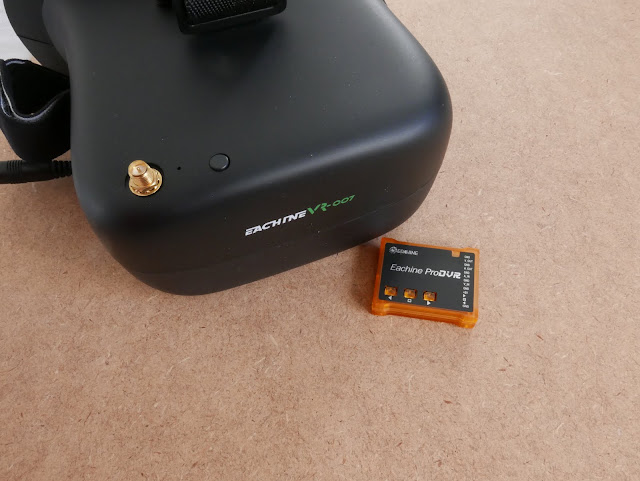

Eachine VR-007 y Eachine ProDVR
En cuanto a éste, sabemos que, al
menos, hay otro DVR en el mercado de similares características y precio al
Eachine ProDVR que hemos elegido nosotros. Concretamente el HMDVR, pero creemos
sinceramente que el Eachine es más fiable.
Construcción
Lo primero, por supuesto, es
tener todos los materiales que hemos comentado preparados una vez que vayamos a
ponernos con el montaje.
El primer paso es desmontar las
gafas. Disponen de cuatro tornillos de estrella incrustados en la parte
inferior de la estructura. Una vez hecho esto, hay que empezar a trabajar con
cuidado, ya que están expuestas las partes más delicadas de nuestras gafas. En
definitiva, las que valen dinero.
A continuación, debemos sacar el
receptor, situado en la parte frontal-superior de las gafas. Para ello tenemos
que desenroscar la tuerca que lleva el soporte para la antena en la parte
externa. Aquí debemos tener cuidado de no perder 3 pequeñas piezas del
receptor. Una tuerca, una arandela y el botón de cambio de canal del receptor.
Ahora podemos sacar el receptor
con cuidado. Para facilitar el trabajo, es recomendable desconectar el bus de
cables que lo unen a la pantalla de las gafas.
En este punto, debemos
identificar los puntos donde debemos soldar el DVR. Para ello, es necesario
saber que solo vamos a utilizar el bus de cables central del DVR y, de él, solo
los cables de alimentación y video. Tenemos dos posibles cables a utilizar,
ambos igualmente válidos, pero a uno de ellos le deberemos cortar los
conectores que trae (nosotros usamos éste).
No os asustéis, como se ve en la
foto de la soldadura, los puntos que vamos a utilizar están claramente indicados
en el propio receptor.
Llegó el momento de soldar. Como
dijimos, solo son necesarios los cables de alimentación (rojo y 2 o 3 negros,
en función del cable que utilicemos) y de video (amarillo) de nuestro DVR.
Hay dos puntos de tensión 5v en
el receptor y varios de masa. En cualquier caso, más vale asegurar. Conectando
la batería a las gafas mediremos la tensión en los puntos de alimentación con
el polímetro, comprobando que esté en torno a los 5v que utilizaremos para
alimentar el DVR.
*en el momento de medir, la batería estaba casi agotada
Una vez comprobado, soldamos
el/los cable/s de masa (negros) a los puntos marcados como GND en el receptor.
Es indiferente en el punto de estos en que soldemos los cables negros, son todos
los mismos puntos, eléctricamente hablando. También soldaremos el cable rojo al
punto marcado con +5v. Por último, el cable amarillo lo soldamos al punto
referido como “video”.
Detalle de las soldaduras y los puntos del Rx
Es el momento de comprobar que
todo funciona correctamente.
Conectamos la batería de las
gafas, sin olvidar poner primero la antena en el receptor. Esto es MUY IMPORTANTE. En caso contrario
podríamos deteriorar el receptor.
Tenemos que ver que el DVR
enciende un pequeño led rojo en la parte superior derecha.
Tan importante poner la antena y a nosotros se nos pasó en el primer momento
Si todo ha ido bien, ya podemos
repasar los puntos de soldadura con laca o silicona caliente. Recomendable para
reforzar la soldadura, así como para evitar cortocircuitos con otros puntos cercanos.
Toca montar las gafas nuevamente.
Tenemos varias opciones en función de donde queramos colocar el DVR.
Tened en cuenta que el cable del
DVR se puede sacar por el mismo orificio del cable de alimentación de las
gafas, pero quedará muy corto y el DVR no se podrá sujetar a la estructura. Posiblemente
quede colgando si optáis por este montaje.
Por otro lado, podemos hacer una pequeña
perforación en el plástico de las gafas y sacarlo por donde más nos convenga. Lo
más fácil es hacerlo en la parte frontal. Broca pequeña para madera y mucho
cuidado.
Como última opción, podemos sacar el
cable a través de los botones laterales de las gafas (con los que configuramos
el brillo, contraste, etc). Nosotros lo hemos hecho así, ya que evitamos tener
que agujerear las gafas y el cable queda suficientemente largo para colocar el
DVR en la parte superior. Creo que queda muy bien presentado de este modo.
Detalle de los tres botones por donde sacamos el cable
Tened mucha paciencia a la hora
de volver a montar la estructura de las gafas porque los cables tienden a
asomar a quedar pillados al intentar cerrar las gafas. Además, los tubitos que
soportan la goma de las gafas suelen quedar de tal forma que hacen tope,
impidiendo que cerremos la estructura. Nosotros nos ayudamos con unas pinzas en el proceso.
Tenemos que reconocer que éste ha
sido el paso más complicado para nosotros.
Finalmente, pegamos el DVR a las
gafas con la cinta de doble cara y listo. Ya podemos empezar a grabar nuestros
vuelos.
Configuración final
Se puede ver que el montaje definitivo queda muy bien presentado y el DVR está situado en un punto de fácil acceso.
Para grabar, tan simple como
apretar la flecha que apunta hacia la derecha (>) y ver que el led rojo
comienza a parpadear. Volviendo a pulsar la flecha, el led deja de parpadear y
la grabación se detiene. En cualquier caso, el DVR incluye una guía rápida de
uso, muy intuitiva.
Botón de grabación
*Para configurar los parámetros
del DVR hay que usar el bus de cables superior. Con él, sacamos el video a una
pantalla externa donde podemos configurar el DVR a nuestro gusto.
Conclusión
Gracias a este sencillo y barato
trabajo mejoraremos nuestras gafas FPV, dándoles un punto extra de calidad. Por
ello, la inclusión de un DVR es muy recomendable.
No nos va a llevar mucho tiempo
ni dinero y vamos a agradecer el resultado obtenido.
Por ello, no dudéis en realizar
esta mejora a vuestras gafas FPV.
*En próximas fechas añadiremos el
video del montaje (en edición) en la página, así como en el canal de youtube.
Próximamente trataremos nuevos
proyectos para poder mejorar nuestro equipo en casa. ¡Nos encanta el DIY!
Muchas gracias y a disfrutarlo.
Saludos.
FDFlyers.
